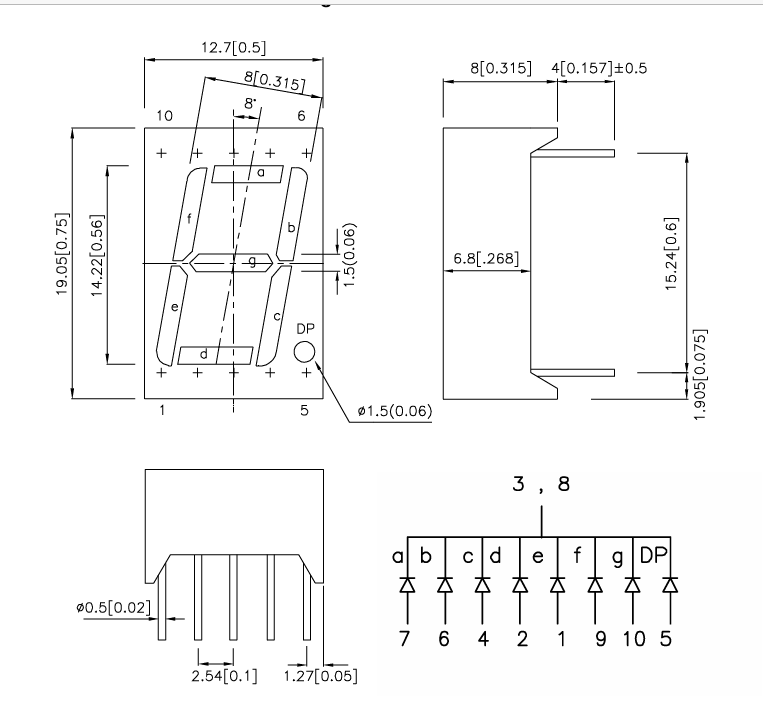

| Segment | Pin | Function |
|---|---|---|
| a | 7 | Segment A |
| b | 6 | Segment B |
| c | 4 | Segment C |
| d | 2 | Segment D |
| e | 1 | Segment E |
| f | 9 | Segment F |
| g | 10 | Segment G |
| DP | 5 | Decimal Point |
| Common Cathode | 3, 8 | Both go to GND (0 V) |
🧩 Both pins 3 and 8 are internally the same – you can tie one or both to GND.
Wiring to Arduino Example
// Pin mapping
int a = 7;
int b = 6;
int c = 4;
int d = 2;
int e = 1;
int f = 9;
int g = 10;
int dp = 5;
int common1 = 3;
int common2 = 8;
void setup() {
pinMode(a, OUTPUT); pinMode(b, OUTPUT); pinMode(c, OUTPUT);
pinMode(d, OUTPUT); pinMode(e, OUTPUT); pinMode(f, OUTPUT);
pinMode(g, OUTPUT); pinMode(dp, OUTPUT);
pinMode(common1, OUTPUT); pinMode(common2, OUTPUT);
digitalWrite(common1, LOW); // Common Cathode → GND
digitalWrite(common2, LOW);
}
void loop() {
// Display “8” – all segments ON
digitalWrite(a, HIGH);
digitalWrite(b, HIGH);
digitalWrite(c, HIGH);
digitalWrite(d, HIGH);
digitalWrite(e, HIGH);
digitalWrite(f, HIGH);
digitalWrite(g, HIGH);
digitalWrite(dp, LOW); // decimal point OFF
}
🧠 Add a 220 Ω – 470 Ω resistor in series with each segment line to limit current.
